莫干山瑶坞度假酒店温泉项目机电专项设计

项目地点：浙江省湖州市德清县瑶坞村
设计面积：7290㎡
项目类型：温泉、泳池、水景综合设计
设计内容：室内设计、室外设计

莫干山下，苍绿竹林，云蒸暖泉莫干山江南瑶坞旅游度假区。

江南瑶坞旅游度假区地处长三角经济中心德清莫干山腹地，莫干山国家重点风景名胜区；紧临“江南小九寨沟”瑶坞水库，山清水秀、环境秀美。项目名称：莫干山瑶坞度假酒店温泉项目

设计演变过程

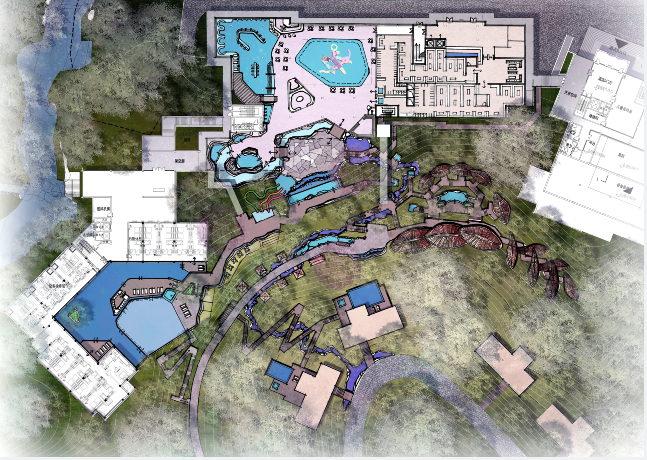

项目方案总平面图

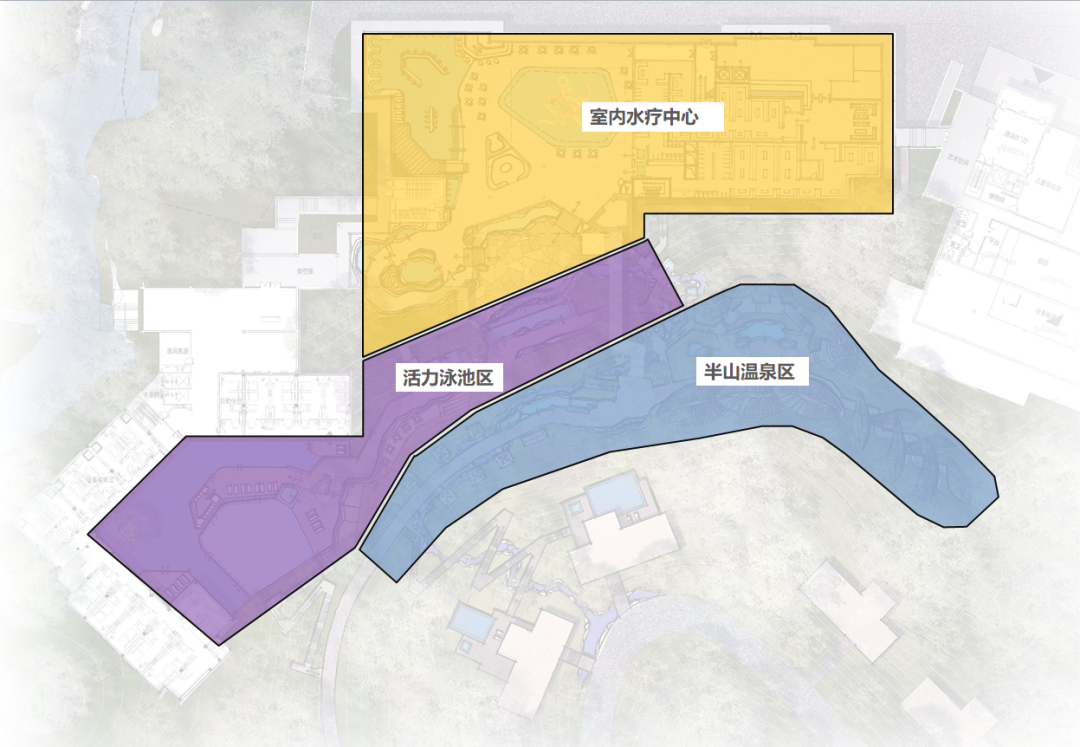

功能总分区图

一、室内设计

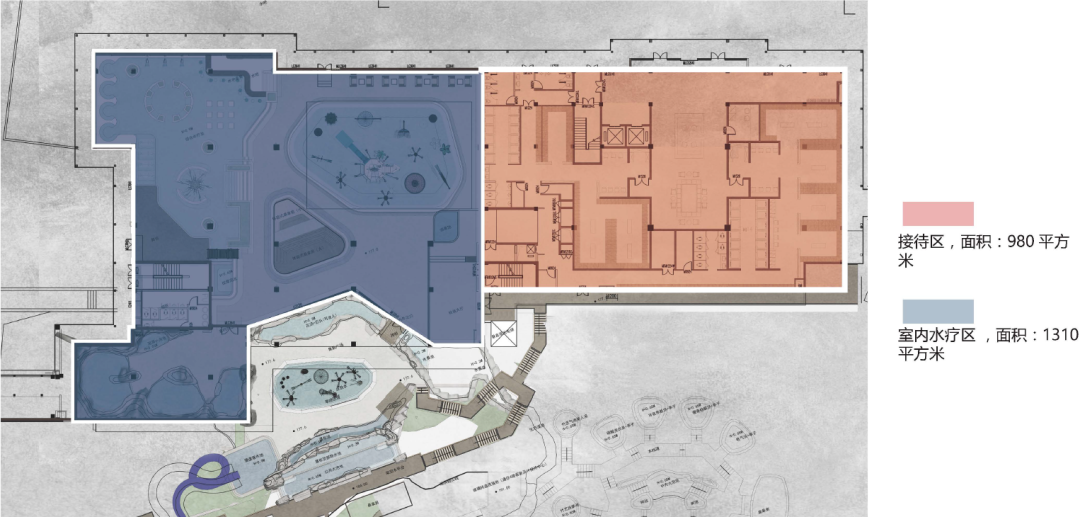

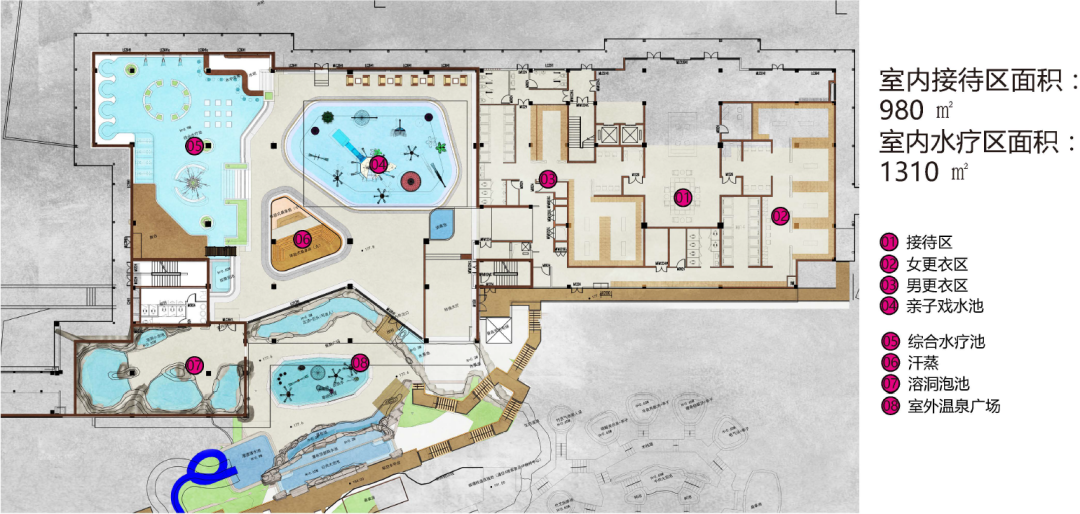

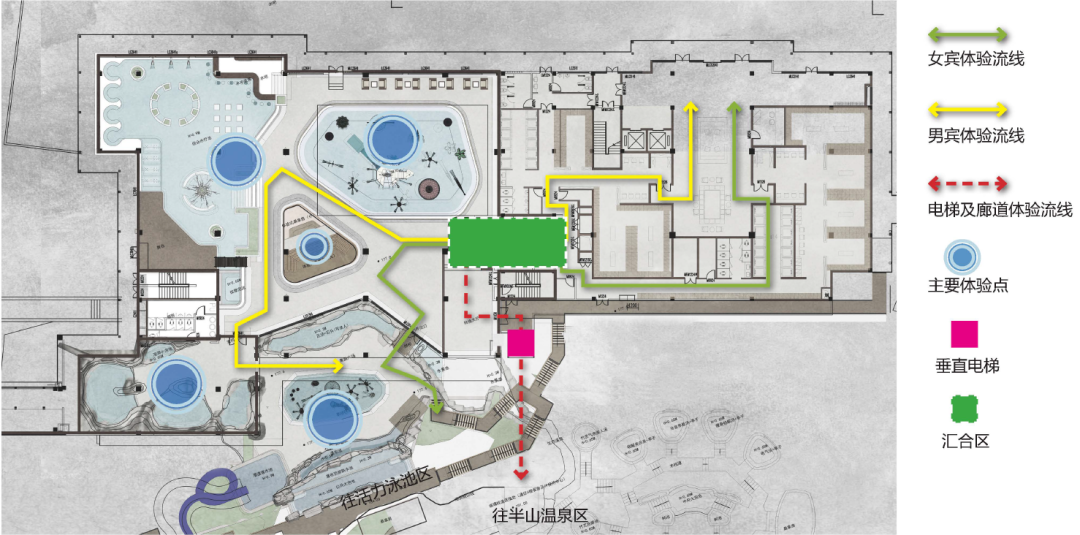

平面图功能分区图体验流水线图

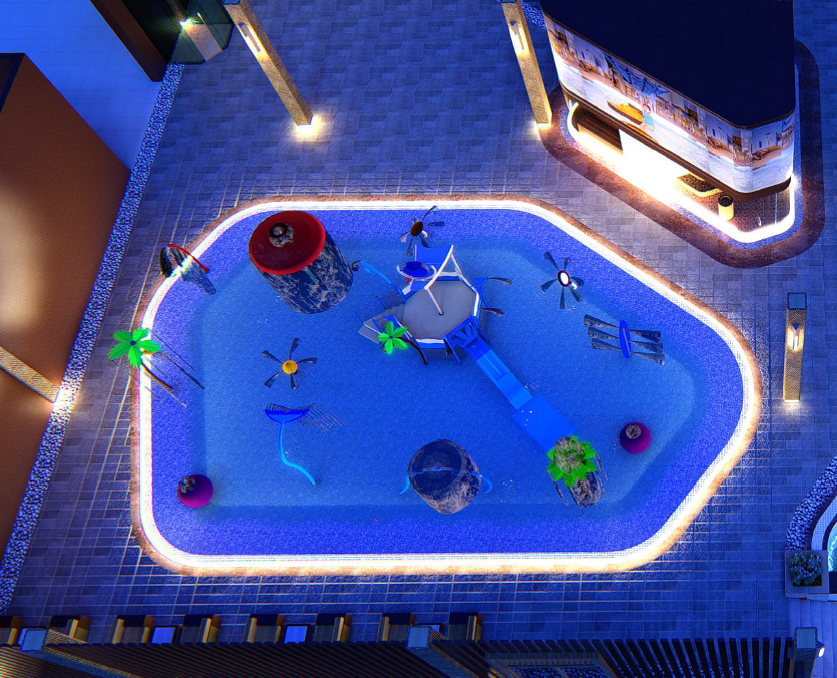

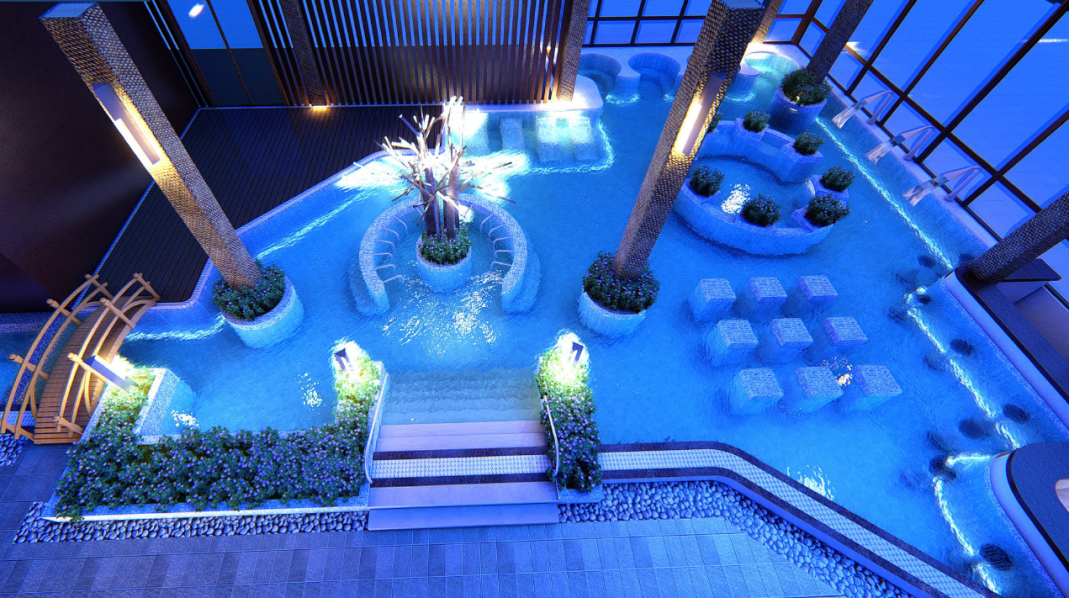

儿童池、综合水疗池、洞泡池儿童戏水池--安全又好玩的戏水项目，让孩子乐不思归；

综合水疗池--活力四射的水疗功能，让人忍不住释放天性；

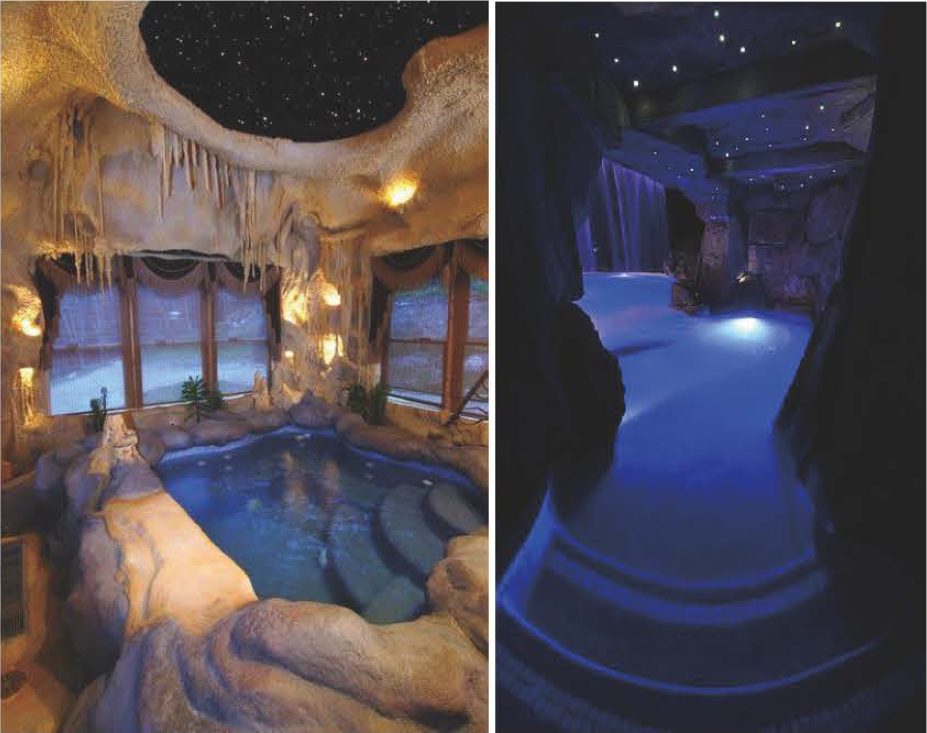

梦幻星空溶洞泡池，给人一种别有洞天的泡汤体验；

二、室外设计

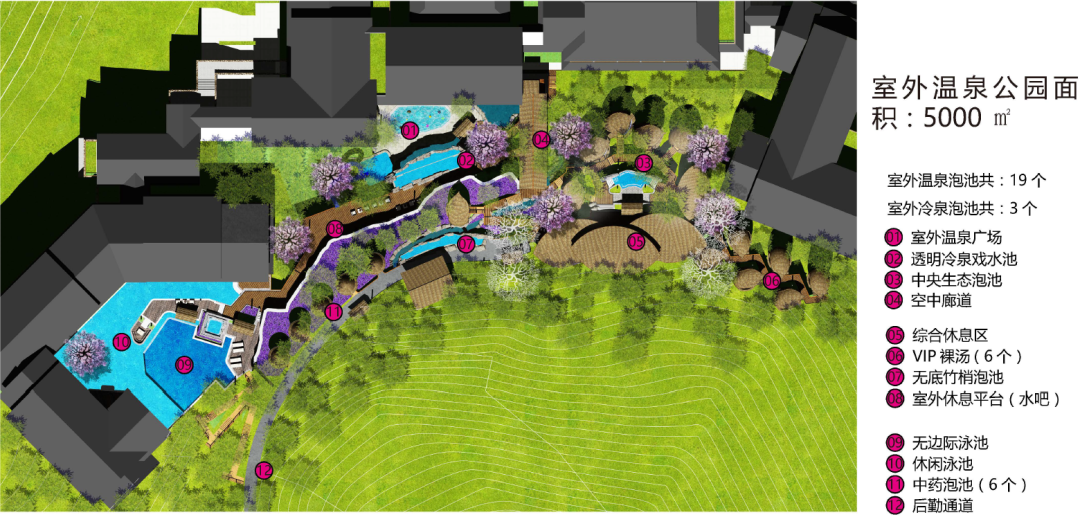

平面图

功能分区图

体验流线图

泳池、半山温泉

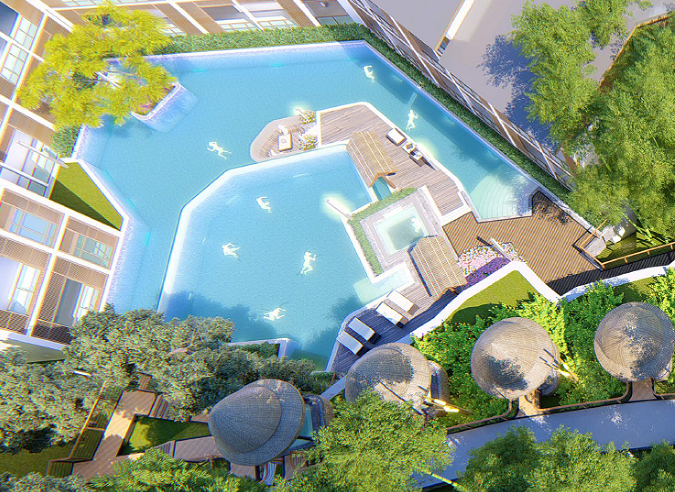

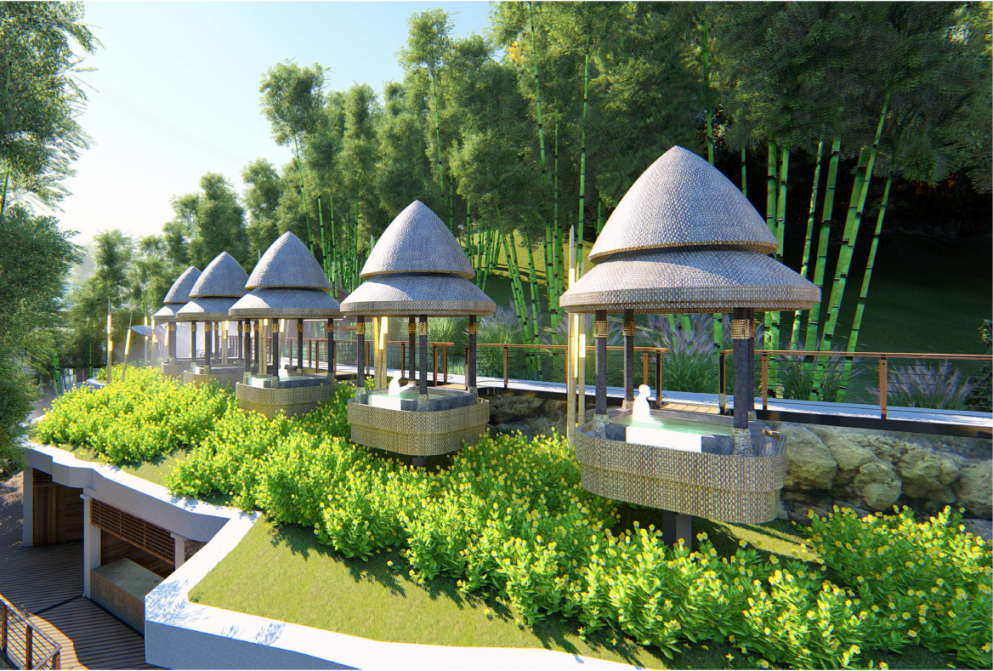

活力泳池--无边透明泳池与休闲泳池的组合带给你不一样的视觉体验。半山温泉--漫浴竹林汤沐瑶坞，体验从大自然中生长出来的泡池在山水之中感受道法自然，天人合一，在云雾缭绕之中回归心灵本真；

三、其他设计泡池平面图

泡池剖面示意图

泳池平面图

泳池剖面示意图

步道设计

雕塑小品设计

挡土道设计

家具设计

主要物料名称

植物设计

四、机电专项设计

泡池水处理系统设计要点：01泡池水箱的选用：水箱的有效容积应≥所有泡池的水容积和+泡池的日补水量，并设独立的加热维温设备，确保水箱内水温应保持在55℃~60℃范围内；02泡池管道的选用：当水温大于或等于40℃时，不得选用PVC-U给水塑料管、聚乙烯（PE）塑料管；当池水呈中性水质时，可采用薄壁不锈钢管、薄壁铜管或耐高温给水用塑料管；当池水为酸性或碱性时，宜采用耐酸碱腐蚀、耐高压、耐高温、散热小及不易形成细菌膜的给水塑料管、玻璃钢管、涂塑管等；03受地理位置的影响，本项目室外泡池之间的高差较大，大大增加了管道预埋的施工难度，提前开挖好管沟或预留好管廊是非常有必要的。

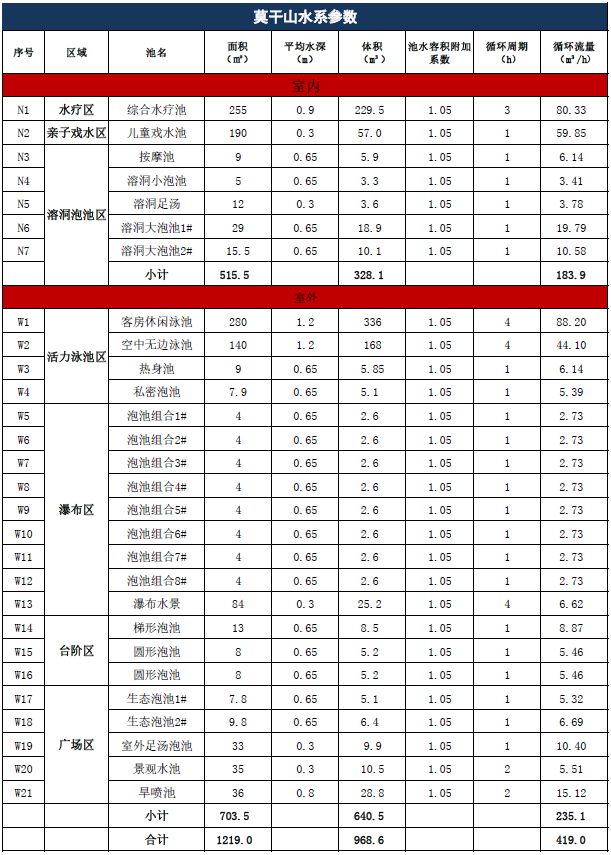

项目水系分区图

泡池水处理流程图

锅炉换热系统流程图

泡池供水及水箱加热系统流程图

机房管道布置图

结语莫干山，因春秋时期莫邪干将在此铸剑而得名，是中国四大避暑胜地之一，也是养生的理想之选!
